高層建築電氣豎井的防火封堵

《建築設計防火規範》GB50016-2006的7.2.10款規定“建築內的電纜井、管道井應在每層樓板處采用不低於樓板耐火極限的不燃燒體或防火封堵材料封堵。建築內的電纜井、管道井與房間、走道等相連通的孔洞應采用防火封堵材料封堵。”同樣,《建築電氣工程施工及驗收規範》GB50303-2002的12.2.1款中第6條也明確規定:“敷設在豎井內和穿越不同防火分區的橋架,按設計要求位置,有防火封堵措施。”也就是說:在橋架穿越電氣豎井地麵位置,以及橋架內部,都必須用防火堵料進行嚴密封堵,防止火災發生後沿著電氣豎井向上蔓延。
  那麽如何進行電氣豎井內的防火封堵呢?下麵,以橋架為例談談創優工程中電氣豎井內的防火封堵,其它插接母線等,以此類推:
一、防火封堵策劃詳圖:

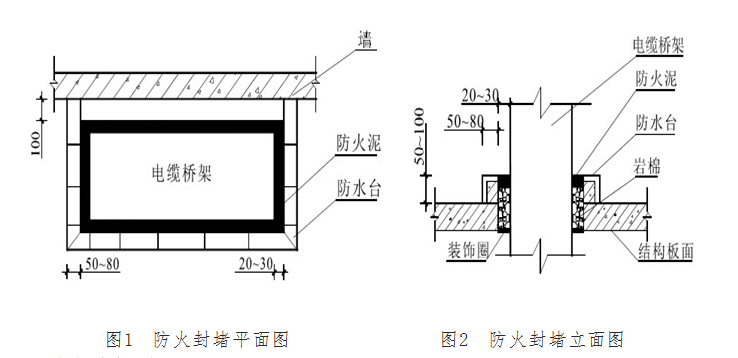

  一般情況下,在開工之初,應根據圖紙設計,對電氣豎井內橋架的安裝進行策劃,合理排布,並繪製詳圖,以方便操作。穿樓板的地麵處設置不低於50mm(一般做100mm)的擋水台,擋水台與橋架之間進行防火封堵,詳見圖1和圖2。


二、防火封堵實物樣板:
  在電氣豎井施工前,用符合圖紙設計及規範規定的材料,在施工現場的適當位置,按照策劃詳圖,以1:1的比例製作電氣豎井橋架安裝、防火封堵實體模型,形成實物樣板,具體做法見圖3和圖4。

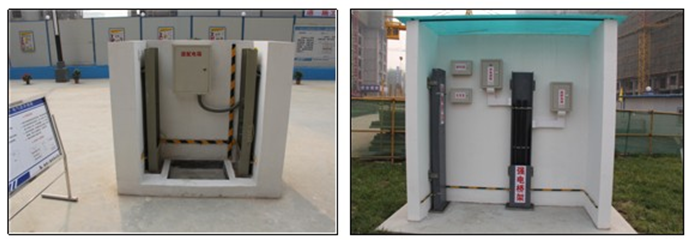

                 圖3  電氣豎井實物樣板                       圖4  防火封堵實物樣板
  然後組織施工、質量、監理等人員對樣板進行點評、驗收,作業人員再優化、取得經驗後,利用實物樣板對操作人員進行更為直觀的施工質量技術交底,然後進行大麵積施工,施工中堅持過程控製,確保一次成優!
  由於實物樣板具有直觀、詳實、可比對等特點,雖然前期需要部分投資,但是,一旦作業人員掌握了操作要領,形成了企業工法,在日後的工作中,相同的實物樣板無需重複製作,相同的工程細部也會一次成優!
  三、防火封堵施工:
  根據設計圖紙及策劃詳圖,參照實物樣板,在橋架穿樓板處,距離橋架四周50mm支設內模板,距離橋架四周100mm支設外模板,模板高度不低於100mm。模板支設完畢,固定牢靠後,澆築細石混凝土。

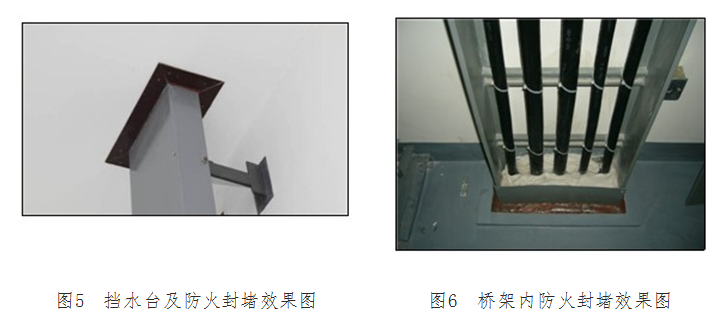

  混凝土凝固後,拆除模板,在橋架穿樓板周圍形成100mm的擋水台。為了觀感更為美觀,可在細石混凝土擋水台外麵粘貼瓷磚、石材等裝飾材料,詳見圖5。

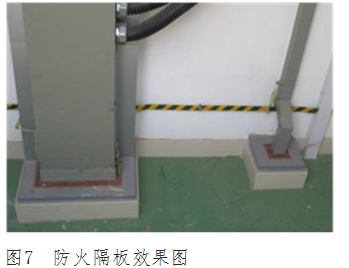

電纜與橋架之間,用防火堵料填塞嚴密,實現橋架內部的防火封堵,詳見圖6。橋架穿樓板處的下表麵、橋架周圍,用膨脹螺栓固定防火隔板,防火隔板可以用防火板或者鋼板製作,防火隔板應緊貼樓板,緊貼橋架的金屬外殼,詳見圖7。需要注意的是,如果使用鋼板,必須保證鋼板與接地母線可靠跨接。

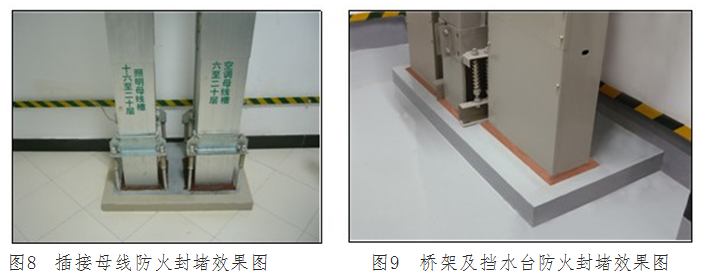

橋架與樓板、擋水台之間,一層一層填塞防火堵料,嚴密封堵、塞滿後,表麵均勻塗抹防火泥,詳見圖8和圖9



四、防火封堵檢查:
  對橋架內、外防火封堵外觀詳細進行檢查,不能出現任何縫隙,確保防火堵料密實,防火泥表麵光滑細膩,無裂縫,頂部防火隔板固定牢靠、接縫嚴密。
